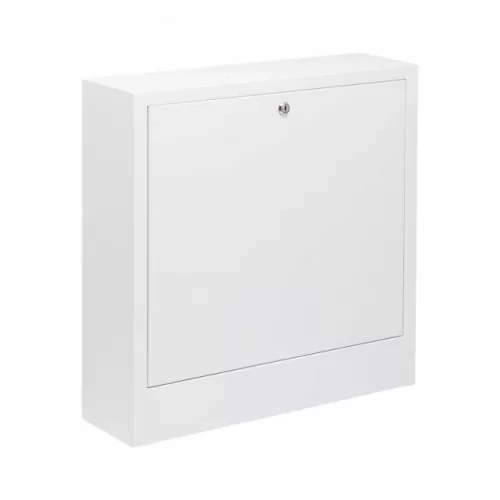

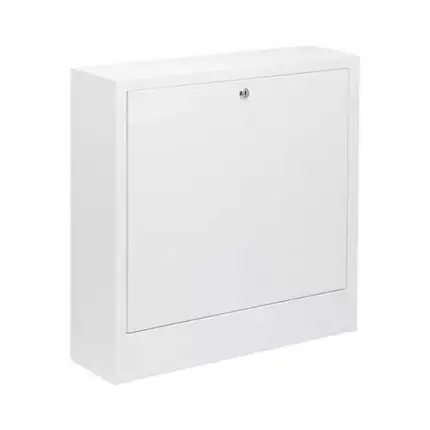

Коллекторный шкаф 710*580*150 наружный KP-Czech (5-6 контура)

Шафа зовнішня KP-Czech для колектора 5-6 виходів розміром 710x580x150

Шафи розподільні торгової марки KP-Czech призначені для монтажу в них розподільних колекторів для систем опалення, водопостачання, насосно-сумісних вузлів, малих теплових пунктів і станцій поквартирного обліку тепла та витрати води. Шафа розподільна зовнішня призначена для зовнішнього монтажу.

Опис

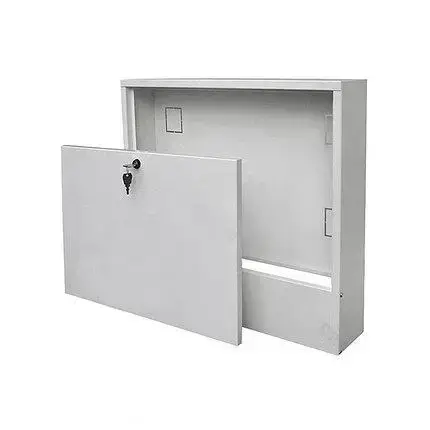

Лицьові поверхні пофарбовані порошковою емаллю з фосфатної підготовки. Фарба — біла, глянець (150 мкм), RAL 9016. Нефарбовані деталі шаф виготовлені з оцинкованої сталі. У бічних стінах корпусу зроблена перфорація, сегменти якої видаляються в місці, зручному для пропуску приєднувальних трубопроводів. Висувна рама вбудованих шаф дає змогу регулювати глибину. Діапазон регулювання — 190 мм. Регулювання шафи за висотою до 680 мм відбувається за допомогою висувних ніжок. Ніжки мають отвори для кріплення шафи до підлоги. Відкидні дверцята мають замок, що закриває шафу від несанкціонованого доступу. Усередині шафи встановлені пересувні монтажні рейки, до яких кріпиться обладнання.

Комплектація: шафа — 1 шт., паспорт — 1 шт., коробка паковання — 1 шт.

Умови монтажу й експлуатації

Монтаж вбудованих шаф проводиться в заздалегідь підготовлену нішу стіни або перегородки. Монтаж шафи здійснюється через її кріплення до підлоги за допомогою отворів у висувних ніжках. У бічних стінках шафи зроблена перфорація, сегменти якої видаляються в необхідному місці для під'єднання трубопроводів до колекторів систем опалення та водопостачання. Додатково шафу можна кріпити до стіни або перегородки через отвори у верхній частині тильної стінки шафи. Кріплення колекторів і змішаних вузлів у шафі відбувається до монтажних рейок, які можуть розсуватися на необхідну ширину. Колекторні шафи є тонкісними коробчастими конструкції, тому їх треба оберігати від механічних впливів. Шафи не допускається використовувати як елемент, що навантажується несувальними або оздоблювальними конструкціями.

Габарити (ШхВхГ), мм:  710х580х150мм

Підведення труб: тільки знизу

Максимальна кількість вихідних отворів колектора (у разі міжвісової відстані вихідних отворів 50 мм): 12

Максимальна кількість вихідних отворів колектора зі змішувальним вузлом: 6

Матеріал/Стінка корпусу, мм

- Корпус: чорний/0,5

- Рейки: цинк/1.0

- Двері: чорний/0,5

Масса, кг: 5,2

Об'єм брутто, м3: 0,062

Габарити паковальної коробки: 710х590х160
