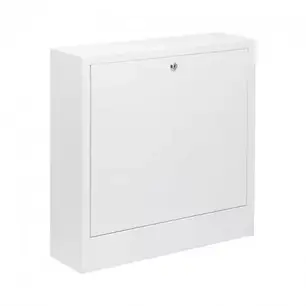

Коллекторный шкаф 580*580*150 наружный KP-Czech (4-5 контура)

Шкаф наружный KP-Czech для коллектора 4-5 выходов размером 580x580x150

Шкафы распределительные торговой марки KP-Czech предназначены для монтажа в них распределительных коллекторов для систем отопления, водоснабжения, насосно-смесительных узлов, малых тепловых пунктов и станций поквартирного учёта тепла и расхода воды. Шкаф распределительный наружный предназначен для наружного монтажа.

Описание

Лицевые поверхности окрашены порошковой эмалью по фосфатной подготовке. Краска - белая, глянец (150мкм), RAL 9016. Не окрашенные детали шкафов выполнены из оцинкованной стали. В боковых стенах корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединительных трубопроводов. Выдвижная рама встраиваемых шкафов позволяет регулировать глубину. Диапазон регулировки - 190 мм. Регулировка шкафа по высоте до 680 мм осуществляется с помощью выдвижных ножек. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, закрывающий шкаф от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование.

Комплектация: шкаф -1 шт, паспорт -1 шт, коробка упаковочная - 1 шт.

Условия монтажа и эксплуатации

Монтаж встраиваемых шкафов производится в заранее подготовленную нишу стены или перегородки. Монтаж шкафа осуществляется путем его крепления к полу с помощью отверстий в выдвижных ножках. В боковых стенках шкафа выполнена перфорация, сегменты которой удалятся в необходимом месте для подсоединения трубопроводов к коллекторам систем отопления и водоснабжения. Дополнительно шкаф может крепиться к стене или перегородке через отверстия в верхней части тыльной стенки шкафа. Крепление коллекторов и смесительных узлов в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину. Коллекторные шкафы представляют собой тонкостенные коробчатые конструкции, поэтому их следует оберегать от механических воздействий. Шкафы не допускается использовать в качестве элемента, нагружаемого несущими или отделочными конструкциями.

Габариты (ШхВхГ), мм:  580х580х150мм

Подвод труб: только снизу

Максимальное количество выходных отверстий коллектора (при межосевом расстоянии выходных отверстий 50 мм): 8

Максимальное количество выходных отверстий коллектора со смесительным узлом: 4

Материал/Толщина корпуса, мм

- Корпус: черный/0,5

- Рейки: цинк/1.0

- Дверь: черный/0,5

Масса, кг: 4,5

Объем брутто, м3: 0,05

Габариты упаковочной коробки: 580х590х160
