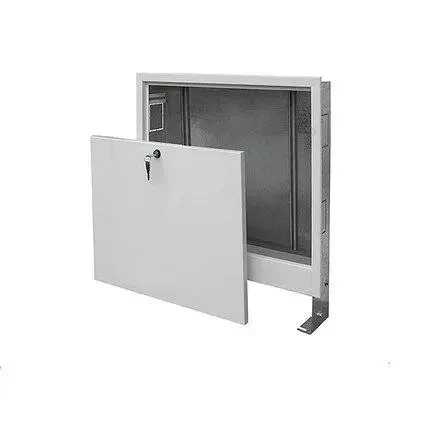

Коллекторный шкаф  930*580*110-200 внутренний KP-Czech (9-10 контура)

Шкаф внутренний KP-Czech для коллектора 9-10 выходов размером 930x580x110

Шкафы распределительные торговой марки KP-Czech предназначены для монтажа в них распределительных коллекторов для систем отопления, водоснабжения, насосно-смесительных узлов, малых тепловых пунктов и станций поквартирного учёта тепла и расхода воды. Шкаф распределительный внутренний (встраиваемый) предназначен для скрытого монтажа в стеновую нишу.

Описание

Лицевые поверхности окрашены порошковой эмалью по фосфатной подготовке. Краска - белая, глянец (150мкм), RAL 9016. Не окрашенные детали шкафов выполнены из оцинкованной стали. В боковых стенах корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединительных трубопроводов. Выдвижная рама встраиваемых шкафов позволяет регулировать глубину. Диапазон регулировки - 190 мм. Регулировка шкафа по высоте до 680 мм осуществляется с помощью выдвижных ножек. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, закрывающий шкаф от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование.

Комплектация: шкаф -1 шт, паспорт -1 шт, коробка упаковочная - 1 шт.

Условия монтажа и эксплуатации

Монтаж встраиваемых шкафов производится в заранее подготовленную нишу стены или перегородки. Монтаж шкафа осуществляется путем его крепления к полу с помощью отверстий в выдвижных ножках. В боковых стенках шкафа выполнена перфорация, сегменты которой удалятся в необходимом месте для подсоединения трубопроводов к коллекторам систем отопления и водоснабжения. Дополнительно шкаф может крепиться к стене или перегородке через отверстия в верхней части тыльной стенки шкафа. Крепление коллекторов и смесительных узлов в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину. Коллекторные шкафы представляют собой тонкостенные коробчатые конструкции, поэтому их следует оберегать от механических воздействий. Шкафы не допускается использовать в качестве элемента, нагружаемого несущими или отделочными конструкциями.

Габариты (ШхВхГ), мм:  930х580х110мм

Регулируется высота до 680мм

Регулируется глубина до 190мм

Подвод труб: только снизу

Максимальное количество выходных отверстий коллектора (при межосевом расстоянии выходных отверстий 50 мм): 12

Максимальное количество выходных отверстий коллектора со смесительным узлом: 10

Материал/Толщина корпуса, мм

- Корпус - Цинк / 0,7

- Панель - Цинк / 0,7

- Кронштейн - Цинк / 1,5

- Рейки - Цинк /1,0

- Дверь - Черн./0,5

- Рамка - Черн./0,5

Масса, кг: 6,8

Объем брутто, м3: 0,065

Габариты упаковочной коробки: 930х590х120
