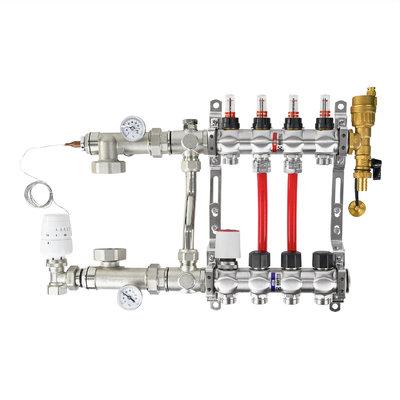

Коллекторный блок RAFTEC на 9 контуров для тёплого пола в сборе с боковым подключением

Коллекторный узел в сборе Raftec для системы "ТЕПЛЫЙ ПОЛ" с расходомерами, насосной группой, сливной группой, краном с термоголовкой.

ОПИСАНИЕ

Коллектор для теплого пола Немецкой фирмы Raftec . Коллектор представляет собой балки из нержавеющей стали. Подающий коллектор (верхний) укомплектован расходомерами напора теплоносителя, для удобной и наглядной балансировки контуров теплого пола. Все расходомеры выполнены в разборном виде, дающей возможность без труда произвести профилактические работы.

Нижний коллектор, коллектор обратки, оснащен вентильными регулировочными кранами с возможностью смены уплотнительных прокладок. Служит в качестве вспомогательного элемента при балансировки системы теплый пол и для проведения профилактических работ в гребенке теплого пола.

Коннектор для подключения циркуляционного насоса,в нижней части, оснащен вмонтированным обратным клапаном для предотвращения обратного хода воды. В верхней части-размещена погружная колба для капилярного датчика температуры, которая отвечает за безопасность системы и поддерживает в системе теплого пола заданную на термоголовке температуру.

Кран с с термоголовкой и выносным датчиком, позволяет контролировать температуру системы.

На коннекторе для подключения насоса в боковых частях, расположены термометры, позволяющие отследить теплопотери системы и отследить время выхода системы теплый пол на рабочий режим. Сливная группа, с автоматом Маевского, позволяет слить из системы воду, и спустить воздух при завоздушивании системы.

Все гребенки для водяного теплого пола оснащены евроконусами труб теплого пола труб 16 диаметра.

ХАРАКТЕРИСТИКИ

• Производитель: Raftec
• Страна производитель: Германия
• Материал коллектора: Нержавеющая сталь
• Назначение коллектора: Для водоснабжения,  Для теплого пола,  Для насосных групп
• Тип коллектора: Распределительный
• Резьба коллектора: Внутренняя
• Максимальная рабочая температура: 110.0 (град.)
• Максимальное рабочее давление: 15.0 (бар)
• Испытательное давление: 20.0 (бар)
• Диаметр выходов: 1" дюйм
• Гарантийный срок: 120 (мес)

КОМПЛЕКТАЦИЯ:

• 1  Коллекторный блок из нержавеющей стали с расходомерами 1" Х 3/4 - 1 шт.
• 2  Коллекторный блок из нержавеющей стали с термостатическими клапанами 1" Х 3/4 - 1 шт.
• 3  Евроконус 16 Х 3/4 - 18 шт.
• 4  Крепление коллекторных блоков - 1 пара.
• 5  Термастатический кран 3/4" для подключения терма головки - 1 шт.
• 6  Термоголовка с выносным датчиком 30*1.5 - 1 шт.
• 7  Сливная группа (Автомат Маевского и сливной кран - 1 шт.
• 8  Термометр погружной - 2 шт.
• 9  Американки подключения от смесительного узла к коллекторным блокам - 2 шт.
