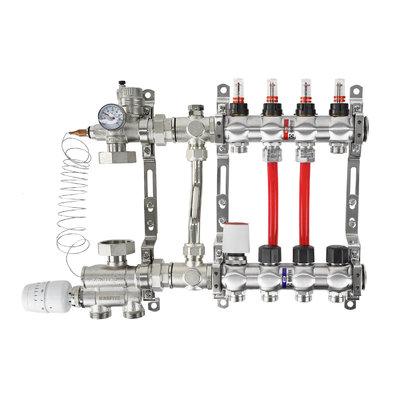

Коллекторный блок на 2 контура RAFTEC для тёплого пола в сборе с нижним подключением
Колекторний вузол в зборі Raftec для системи "ТЕПЛА ПІДЛОГА" з витратомірами, насосною групою, зливний групою, краном з термоголовкою.
ОПИС
Колектор для теплої підлоги Німецької фірми Raftec . Колектор являє собою балки з нержавіючої сталі. Подає колектор (верхній) укомплектований витратомірами напору теплоносія, для зручній і наочній балансування контурів теплої підлоги. Всі витратоміри виконані в розбірному вигляді, що дає можливість без праці зробити профілактичні роботи.
Нижній колектор, колектор обратки, оснащений вентильними регулювальними кранами з можливістю зміни ущільнювальних прокладок. Служить в якості допоміжного елемента при балансування системи тепла підлога для проведення профілактичних робіт в гребінці теплої підлоги.
Коннектор для подключения циркуляционного насоса,в нижней части, оснащен вмонтированным обратным клапаном для предотвращения обратного хода воды. В верхней части-размещена погружная колба для капилярного датчика температуры, которая отвечает за безопасность системы и поддерживает в системе теплого пола заданную на термоголовке температуру.
Кран с с термоголовкой и выносным датчиком, позволяет контролировать температуру системы.
На коннекторе для подключения насоса в боковых частях, расположены термометры, позволяющие отследить теплопотери системы и отследить время выхода системы теплый пол на рабочий режим. Сливная группа, с автоматом Маевского, позволяет слить из системы воду, и спустить воздух при завоздушивании системы.
Все гребенки для водяного теплого пола оснащены евроконусами труб теплого пола труб 16 диаметра.
ХАРАКТЕРИСТИКИ
- Производитель: Raftec
- Страна производитель: Германия
- Материал коллектора: Нержавеющая сталь
- Назначение коллектора: Для водоснабжения, Для теплого пола, Для насосных групп
- Тип коллектора: Распределительный
- Резьба коллектора: Внутренняя
- Максимальная рабочая температура: 110.0 (град.)
- Максимальное рабочее давление: 15.0 (бар)
- Испытательное давление: 25.0 (бар)
- Диаметр выходов: 1" дюйм
- Гарантийный срок: 120 (мес)
КОМПЛЕКТАЦИЯ:
- 1 Коллекторный блок из нержавеющей стали с расходомерами 1" Х 3/4 - 1 шт.
- 2 Коллекторный блок из нержавеющей стали с термостатическими клапанами 1" Х 3/4 - 1 шт.
- 3 Евроконус 16 Х 3/4 - 4 шт.
- 4 Заглушка 1" РН - 1 шт.
- 5 Крепление коллекторных блоков - 1 пара.
- 6 Смесительный блок ASMIX в себя включая;
- 7/1 Корпус смесительного узла - 1 шт.
- 8/2 Крепление смесительного узла
- 9/3 Термометр - 1 шт.
- 10/4 Гайки под насос - 1 комплект.
- 11/5 Термоголовка с выносным датчиком 30 Х 11/2 - 1 шт.
- 12/6 Воздухоотводчик автоматический - 1 шт.
- 13/7 Гильза погружная - 1 шт.
Основні | |
---|---|
Виробник | Raftec |
Країна виробник | Німеччина |
Матеріал колектора | Нержавіюча сталь |
Призначення колектора | Для водопостачання, Для теплої підлоги, Для насосних груп |
Тип колектора | Розподільчий |
Діаметр колектора | 1" |
Різьба колектора | Внутрішня |
Максимальна робоча температура | 120 град. |
Максимальний робочий тиск | 15 бар |
Випробувальний тиск | 20 бар |
Кількість виходів | 2 |
Діаметр виходів | 1 дюйм |
Гарантійний термін | 120 міс |
Стан | Новий |
Комплектація | |
Кронштейн | Так |
Заглушка | Так |
Кран Маєвського | Так |
Витратомір | Так |
Запірний кран | Так |
Користувацькі характеристики | |
Розмір різі термостатичних клапанів | M30x1,5 |
Різь приєднувальних патрубків | G 1" |
Міжосьова відстань виходів, мм | 200 |
Середній повний термін експлуатації, років | 25 |
Тип різі приєднувальних патрубків | ВР-ВР |
Різь колекторних виходів | 1" |
Ущільнювач сальниковий | EPDM |
Тип різі колекторних виходів | НР |
Клас точності різі | "А" (ISO7/2) |
- Ціна: 5 217,94 ₴
