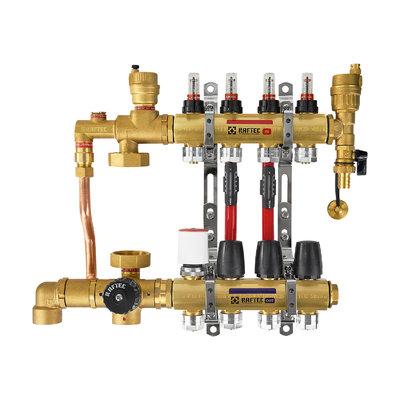

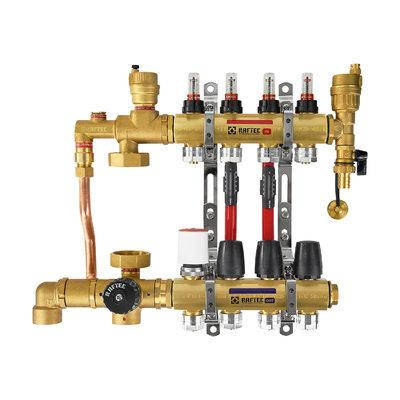

Колектор Raftec на 2 контури для теплої підлоги з нижнім під'єднанням

Колектор Raftec  на 2 контури для теплої підлоги з нижнім під'єднанням із трьох ходовим клапаном Німеччина

Колектор RAFTEC (Німеччина) для підлогового опалення (тепла підлога) виготовлена з лутуні, змонтований на звукоізолювальних кронштейнах, з нижнім під'єднанням (зовнішня різь 1"), відводи: зовнішня різь 3/4" під євроконус, осьова відстань між відведеннями 50 мм. Мінімальна величина заглиблення у разі прихованого монтажу. Підігрівальні частини колектора обладнані регульованими витратами зі шкалою від 0 до 5 л/хв для балансування витрати в кожному контурі.

Оптимальна гідравлічна форма терморегулювальних вентилів на зворотному патрубці, з можливістю заміни ковпачка ручного регулювання на сервопривід (різь М 30 х 1,5).

Колектор для теплої підлоги RAFTEC з витратомірами призначений для відділення темератури теплоносія для «теплої підлоги» від температури основного теплоносія опалення й точного балансування витрати теплоносія в контурах підлогового опалення. Головна перевага в тому, що все це можна зробити самостійно, не звертаючись до фахівця. У місцях входу або подавання в колектор, розташовані витратаоміри, які показують, яку витрату кількості літрів на хвилину кожного з контурів. Колектори RAFTEC постачаються з вмонтованими витратами. Коли індикатор витрати, що є в витраті, рухається вниз, то на шкалі можна побачити значення кількості протікного теплоносія.

Щоб відрегулювати потік у кожному окремому контурі, потрібно зменшувати потік вручну, обертаючи прозорий ковпачок за годинниковою стрілкою до досягнення потрібного значення швидкості потоку. Вирівнювання відбувається в місцях виходу (обернята), де розташовані спеціальні вентильні крани, якими можна відрегулювати за допомогою відкриття або закриття (збільшити або зменшити опір) у кожному окремому контурі. Також на магістралі, що підіймають, є автомат "маївського". Усі колектори мають єдиний європейський стандарт з'єднання — євроконус. Євроконус — це деталь, що поєднує колектор із трубою.

Кінцева група (вершкова група) — це деталь із повітряним клапаном і зливним кульовим краном. Регулювальний модуль (сумішний вузол) — цей модуль застосовується в системі теплих підлог для підтримки постійної температури подавання в контурах теплої підлоги, безперебійної циркуляції теплоносія, який можна плавно регулювати за допомогою термостатичної головки в межах від 20 до 70 °C. Циркуляція здійснюється за допомогою, так званих, колекторних насосів. Його потужність підбирається залежно від кількості контурів і загальної довжини труби для теплої підлоги.

Комплектація

• Колектор 1 дюйм із витратами — 1 шт.
• Колектор 1 дюйм із вентильними кранами — 1 шт.
• Євроконус 3⁄4-16-4 шт.
• Три ходовий клапан 1" — 1 шт.
• Конектор для кріплення насоса — 2 шт.
• Аксіальний термометр — 1 шт.
• Автоматичний кран Маївського — 1 шт.
• Кронштейн для настінного кріплення — 2 шт.
• Хомути для кріплення до кронштейна — 6 шт.
• Антивібраційні прокладки для хомутів — 6 шт.
• Кріпильні болти — 8 шт.

Характеристики

• Виробник: RAFTEC
• Країна виробництва: Німеччина
• Тип підключення: нижнє
• Мінімальна робоча температура: 5°C
• Різь колектора: Зовнішня 1"
• Термокран: 3⁄4
• Діаметр виходів під євроконус: 3/4 дюйма
• Кількість виходів: 2
• Витрата: так
• Тип колектора: Регулювальний
• Матеріал колектора: Латунь
• Призначення колектора: Для теплої підлоги, для опалення
• Максимальна робоча температура: 95°C
• Максимальний робочий тиск: 10 Атмосфер
• Гарантійний термін:10 років.
