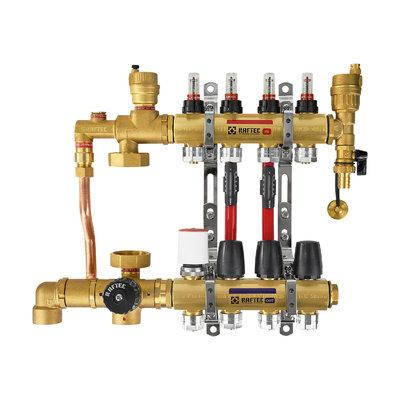

Коллектор Raftec на 3 контура для теплого пола с нижним подключением

Опис
Характеристики
Інформація для замовлення

Коллектор Raftec  на 3 контура для теплого пола с нижним подключение с трех ходовым клапаном Германия

Коллектор RAFTEC (Германия) для напольного отопления (теплый пол) выполнен из лутуни, смонтирован на звукоизолирующих кронштейнах, с нижним подключением (наружная резьба 1"), отводы: наружная резьба 3/4" под евроконус, осевое расстояние между отводами 50 мм. Минимальная величина заглубления при скрытом монтаже. Подающие части коллектора оснащены регулируемыми расходомерами со шкалой от 0 до 5 л/мин для балансировки расхода в каждом контуре.

Оптимальная гидравлическая форма терморегулирующих вентилей на обратном патрубке, с возможностью замены колпачка ручного регулирования на сервопривод (резьба М 30 х 1,5).

Коллектор для теплого пола RAFTEC с расходомерами предназначен для отделения темературы теплоносителя для «теплого пола» от температуры основного теплоносителя отопления и точной балансировки расхода теплоносителя в контурах напольного отопления. Главное преимущество в том, что все это можно сделать самостоятельно, не обращаясь к специалисту. В местах входа или подачи в коллектор, расположены расходомеры, которые показывают каков расход количества литров в минуту каждого из контуров. Коллекторы RAFTEC поставляются с вмонтированными расходомерами. Когда индикатор расхода, находящийся в расходомере, двигается вниз, то на шкале можно увидеть значение количества протекаемого теплоносителя.

Чтобы отрегулировать поток в каждом отдельном контуре, нужно уменьшать поток вручную, вращая прозрачный колпачок по часовой стрелке до достижения нужного значения скорости потока. Выравнивание происходит в местах выхода (обратки), где находятся специальные вентильные краны, которыми можно отрегулировать с помощью открытия или закрытия (увеличить или уменьшить сопротивление) в каждом отдельном контуре. Также на подающей магистрали находится автомат "маевского". Все коллекторы имеют единый европейский стандарт соединения это ― евроконус. Евроконус ― это деталь соединяющая коллектор с трубой.

Концевая группа (сливная группа) ― это деталь с воздушным клапаном и сливным шаровым краном. Регулирующий модуль (смесительный узел) – этот модуль применяется в системе теплых полов для поддержания постоянной температуры подачи в контурах теплого пола,и бесперебойной циркуляции теплоносителя, который можно плавно регулировать посредством термостатической головки в пределах от 20 до 70 °С. Циркуляция осуществляется при помощи, так называемых, коллекторных насосов. Его мощность подбирается в зависимости от количества контуров и общей длины трубы для теплого пола.



Комплектация

  • Коллектор 1 дюйм с расходомерами-1 шт.
  • Коллектор1 дюйм с вентильными кранами- 1 шт.
  • Евроконус ¾-16- 6 шт.
  • Трех ходовой клапан 1" - 1 шт
  • Коннектор для крепления насоса- 2 шт.
  • Аксиальный термометр- 1 шт.
  • Автоматический кран Маевского- 1 шт.
  • Кронштейн для настенного крепления- 2 шт.
  • Хомуты для крепления к кронштейну- 6 шт.
  • Антивибрационные прокладки для хомутов- 6 шт.
  • Крепежные болты- 8 шт



Характеристики

  • Производитель: RAFTEC
  • Страна производства: Германия
  • Тип подключения: нижнее
  • Минимальная рабочая температура: 5°C
  • Резьба коллектора: Наружная 1"
  • Термокран: ¾
  • Диаметр выходов под евроконус: 3/4 дюйма
  • Количество выходов: 2
  • Расходомер: да
  • Тип коллектора: Регулирующий
  • Материал коллектора: Латунь
  • Назначение коллектора: Для теплого пола, для отопления
  • Максимальная рабочая температура: 95°C
  • Максимальное рабочее давление: 10 Атм
  • Гарантийный срок:10 лет.

Характеристики

Основные
Производитель   Raftec
Максимальная рабочая температура 95 град.
Гарантийный срок   120 мес
Страна производитель Германия
Максимальное рабочее давление 10 бар
Минимальная рабочая температура 5 град.
Испытательное давление 25 бар
Материал коллектора Латунь
Назначение коллектора Для теплого пола, Для отопления
Тип коллектора   Распределительный
Количество выходов   2
Диаметр выходов 1 дюйм
Резьба коллектора Внутренняя
Диаметр коллектора 1"
Состояние Новое
Комплектация
Кронштейн   Да
Кран Маевского   Да
Заглушка   Да
Расходомер   Да
Запорный кран   Да
Основні
ВиробникRaftec
Країна виробникНімеччина
Матеріал колектораЛатунь
Призначення колектораДля теплої підлоги, Для опалення
Тип колектораРозподільчий
Діаметр колектора1"
Різьба колектораВнутрішня
Мінімальна робоча температура3 град.
Максимальна робоча температура85 град.
Максимальний робочий тиск10 бар
Випробувальний тиск25 бар
Кількість виходів2
Діаметр виходів1 дюйм
Гарантійний термін84 міс
СтанНовий
Комплектація
КронштейнТак
ЗаглушкаТак
Кран МаєвськогоТак
ВитратомірТак
Запірний кранТак
  • Ціна: 7 618,70 ₴
