Смесительный узел KP CZECH 1” для коллекторов с нижним подключением

Опис
Характеристики
Інформація для замовлення

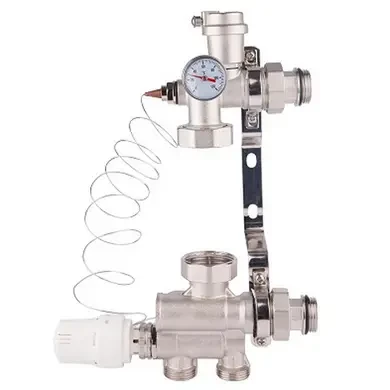

Смесительный узел KP CZECH KR.1022 1” для коллекторов с нижним подключением

Назначение и область применения

Данный смесительный узел применяется для монтажа низкотемпературных систем отопления (типа "водяной теплый пол") совместно с высокотемпературной системой (радиаторное отопление). Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления. Возможно подключение насоса длинной 130 мм и 180 мм. В насосно-смесительном узле KP CZECH для водяных теплых полов приготовление теплоносителя с температурой от 20 до 60 ℃ происходит за счет подмеса жидкости из обратной линии.

Регулирование осуществляется двухходовым клапаном, установленным в подающем коллекторе и управляемым термостатической головкой с выносным погружным датчиком, который размещен на выходе смесительного узла. (При использовании контроллера отопления функция управления клапаном передается ему). Балансировочный клапан в линии подмеса задает соотношение теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного.

Корпуса и пробки элементов, накидные гайки выполнены из горячештампованной латуни никелированной, марки CW 617N. Затворы балансировочных клапанов из латуни CW 614N. Материал уплотнительных колец - этил-пропиленовый эластомер EPDM 70Sh.



Технические характеристики:

Присоединительная наружная резьба G1: 1"

Присоединительная наружная резьба насоса G2: 1-1/2"

А × B × C , мм: 230 × 210 × 365

Номинальный размер, DN: 25

Монтажная длина насоса, мм: 130

Рабочее давление, бар: до 16

Максимальный перепад давления первичного контура, Δpmax, бар: 1

Пропускная способность, Kv (байпас в положении 0), м3/час: 3

Пропускная способность, Kv (байпас в положении 5), м3/час: 4,8

Тепловая мощность Qmax, при ΔТ=7 ℃ и при Δр=0,25 бар (байпас в положении 0), кВт: 10

Тепловая мощность Qmax, при ΔТ=7 ℃ и при Δр=0,25 бар (байпас в положении 5), кВт: 12,5

Максимальная температура теплоносителя в первичном контуре, ℃: 90

Диапазон настройки температуры во вторичном контуре, ℃: 20 ÷ 60

Диапазон шкалы термометра, ℃: 20 ÷ 120

Материал корпуса: Латунь CW617N никелированная





Основні
Країна виробникЧехія
Матеріал колектораЛатунь
Призначення колектораДля теплої підлоги, Для насосних груп
Тип колектораРегулюючий
Діаметр колектора1"
Різьба колектораЗовнішня
Мінімальна робоча температура0 град.
Максимальна робоча температура95 град.
Максимальний робочий тиск20 бар
Випробувальний тиск25 бар
Вага2.297 кг
Гарантійний термін60 міс
СтанНовий
Комплектація
КронштейнТак
Кран МаєвськогоТак
Запірний кранТак
